Przegląd współczesnych rozwiązań stropowych

0 401

Strop jest jednym z najważniejszych elementów konstrukcyjnych budynku. Dzieli kondygnacje i przenosi obciążenia. Od niego w dużej mierze zależy komfort użytkowania budynku – zwłaszcza pod kątem akustycznym.

Strop jest poziomą przegrodą budynku, która oddziela poszczególne kondygnacje. Ma za zadanie przenosić obciążenia zarówno własne, jak i ścianek działowych (poprzez przekazywanie ich na ściany nośne lub szkielet konstrukcyjny), a także obciążenia użytkowe, czyli wyposażenie pomieszczeń, umeblowanie oraz ciężar osób przebywających w pomieszczeniach. Stropy pełnią także funkcję przegród cieplnych, dźwiękowych, ognioochronnych oraz wizualnych. Ponadto są podstawą dla podłóg i tynków.

Wymagania stawiane stropom

Ze względu na rolę, jaką odgrywa w budynku, każdy system stropowy powinien spełniać wymagania stawiane przez normy budowlane z zakresu nośności (wytrzymałości), sztywności, termoizolacyjności, izolacyjności akustycznej, trwałości i ognioodporności. A z punktu widzenia ekonomicznego koszty wykonania stropu powinny optymalizować wartość całej inwestycji.



Podstawowym i najważniejszym zadaniem stropu jest przenoszenie obciążenia – zarówno własnego oraz ścian działowych, podłóg i sufitu.



Podstawowym i najważniejszym zadaniem stropu jest przenoszenie obciążenia – zarówno własnego oraz ścian działowych, podłóg i sufitu, jak i użytkowego, tzn. wyposażenia pomieszczeń i mebli. Jest to tzw. nośność (wytrzymałość) stropu. Ponadto strop decyduje o sztywności poziomej budynku. Jego konstrukcja powinna być na tyle sztywna, aby pod wpływem obciążeń użytkowych ugięcie stropu nie doprowadziło do uszkodzeń konstrukcyjnych budynku. Kolejną kwestią jest izolacyjność akustyczna – odpowiednia dźwiękoizolacyjność wpływa na komfort użytkowania domu. Normy budowlane dokładnie określają parametry dźwiękoizolacyjności dla ścian zewnętrznych i wewnętrznych oraz stropów. Według normy PN-B-02151-3:2015-10 dla zapewnienia odpowiedniej izolacji akustycznej budynku minimalna wartość dźwiękoizolacyjności stropu nie powinna być niższa niż 51 dB. Istotne są również izolacyjność cieplna – bowiem wysoka termoizolacyjność wieńca stropowego zapobiega utracie ciepła w domu, a co za tym idzie, obniża koszty eksploatacji budynku, oraz trwałość i ognioodporność. Jeśli chodzi o trwałość, to strop powinien być wykonany z najlepszej jakości materiałów, które zapewnią stabilność i bezpieczeństwo konstrukcji całego budynku. Co do ognioodporności – zarówno strop, jak i każdy inny wyrób budowlany powinien spełniać określone wymagania dotyczące klasy odporności pożarowej. Według warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, minimalna wartość odporności ogniowej stropu powinna wynosić RE I 30. Nie wolno też zapominać o kwestii kosztów – na obniżenie kosztów wykonania stropu wpływa przede wszystkim wybór odpowiedniego projektu, wysoka jakość materiałów, a także sposób jego montażu.

Współcześnie spotykane rodzaje stropów

Systemy stropowe można podzielić ze względu na rodzaj konstrukcji:

  • Belkowe – w tym stropie konstrukcję nośną stanowią belki, a elementy wypełniające przekazują im obciążenia działające na strop. Belki mogą być drewniane, stalowe lub żelbetowe. W zależności od materiału dobiera się rodzaj wypełnienia stropu.
  • Płytowe – w stropie płytowym elementem nośnym jest płyta żelbetowa monolityczna, prefabrykowana lub monolityczno-prefabrykowana. Stropy płytowe mogą być zbrojone jednokierunkowo lub dwukierunkowo (krzyżowo).
  • Płytowo-żebrowe – elementem nośnym jest płyta oparta na belkach żelbetowych, które nadają konstrukcji sztywność. W przypadku konstrukcji szkieletowej żebra opierają się na słupach, natomiast w układzie mieszanym na słupach i ścianach nośnych.
  • Gęstożebrowe – elementem nośnym stropu są belki żelbetowe, najczęściej częściowo prefabrykowane. Belki wykonane są ze stalowych kratownic, zakotwiczonych w tzw. stopce wykonanej z betonu. Konstrukcję wypełnia się pustakami ceramicznymi, betonowymi lub keramzytowymi i zalewa kilkucentymetrową warstwą betonu, formując tzw. nadbeton.
  • Rusztowe (kasetonowe) – strop o konstrukcji nośnej opierający się na obwodzie. Składa się z przenikających się wzajemnie belek nośnych oraz płyty przekrywającej ruszt. Elementy nie są ze sobą połączone w sposób monolityczny i nie współpracują w przenoszeniu obciążeń i odkształceń.
  • Grzybkowe – strop bezbelkowy, monolityczny, żelbetowy wykonywany bezpośrednio na budowie. Opiera się na słupach zakończonych charakterystyczną głowicą w kształcie grzyba.
  • Prefabrykowane – konstrukcję stropu tworzą gotowe elementy ułożone obok siebie oraz beton uzupełniający, który uszczelnia i wyrównuje strop.

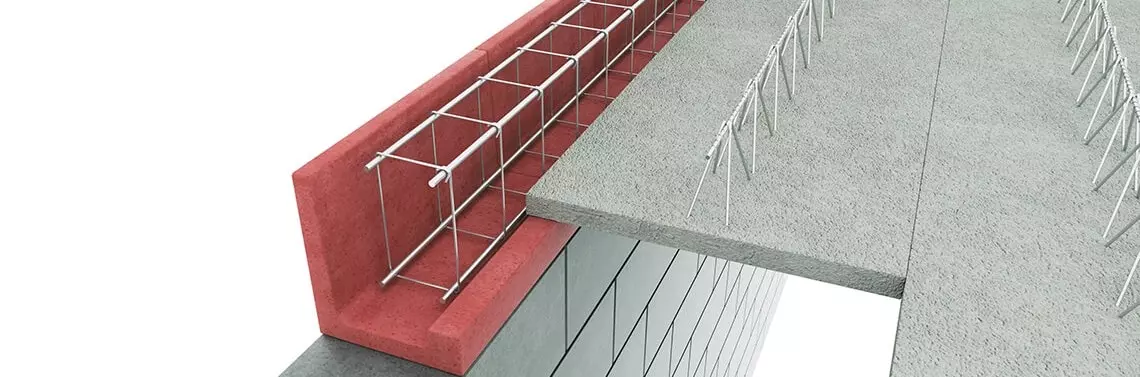

  • Prefabrykowano-monolityczne – strop składa się z prefabrykowanych elementów nośnych lub/i wypełniających oraz betonu uzupełniającego, który łączy wszystkie elementy.

Tradycyjne systemy stropowe popularne w Polsce

Strop monolityczny

Strop monolityczny, żelbetowy, wylewany na mokro wykonuje się na pełnym deskowaniu, bezpośrednio na miejscu budowy, według dokumentacji projektowej, dla konkretnego budynku. Konstruktor decyduje o ostatecznej nośności stropu, zgodnie z obowiązującymi normami. Wszelkie zmiany w projekcie muszą być uzgodnione z projektantem.

Są to stropy bardzo popularne na polskich budowach. Wiąże się to z faktem, że wytwarzane są z ogólnodostępnych materiałów, a dzięki dopasowywaniu do konkretnego projektu można je wykorzystywać do stropowania nieregularnych i nietypowych powierzchni. Stropy monolityczne najczęściej można spotkać na deweloperskich budowach wielomieszkaniowych, gdzie na czas potrzebny do uzyskania gotowości przez strop można odesłać ekipę do innych zadań.
Z uwagi na monolityczny charakter tego typu stropy nie mają pustek powietrznych, więc wyróżnia je dobra izolacja akustyczna. W ich przypadku niespotykany jest także efekt klawiszowania, a dolna powierzchnia stropu jest równa i gładka, więc może nie wymagać tynkowania.

Niestety, jest to rozwiązanie obarczone wieloma wadami, z których na czoło wysuwa się przede wszystkim bardzo długi czas wykonania. Jest to związane z pracochłonnością – koniecznością deskowania i stemplowania – a także z czasem uzyskiwania przez strop monolityczny gotowości do dalszych prac. Zgodnie z normami, czas ten wynosi aż 28 dni.

Wykonanie takiego stropu wymaga też sporych umiejętności i doświadczenia ekipy montażowej. Jest to bowiem strop obarczony dużym ryzykiem popełnienia błędów wykonawczych. Do najczęściej spotykanych należą: niewłaściwe deskowanie i podparcie stropu (skutkujące ponadnormowym ugięciem stropu i zarysowaniem), niewłaściwe zbrojenie stropu (stosowanie za małej ilości zbrojenia, za małej średnicy prętów, stali niewłaściwej klasy itp.) i niewłaściwa pielęgnacja dojrzewającego betonu.
Konieczność stosowania wielu elementów oraz czasochłonność sprawia, że koszt wykonania stropu monolitycznego należy do najwyższych.

Strop gęstożebrowy typu Teriva

Popularnym stropem gęstożebrowym w Polsce jest strop typu Teriva. Składa się z prefabrykowanych belek kratownicowych rozpostartych pomiędzy ścianami nośnymi oraz pustaków wypełniających. Stały rozstaw belek, maksymalnie co
60 cm, sprawia, że nadają się one jedynie do budynków o regularnych kształtach. Układanie stropu nie wymaga udziału ciężkiego sprzętu, a deskowanie konieczne jest tylko na jego obrzeżach i pod żebrami rozdzielczymi. Jest to jednak bardzo praco- i czasochłonne rozwiązanie. By wykonać strop, należy bowiem ręcznie ułożyć nawet kilkaset elementów (ok. 700 sztuk elementów/100 m2).

Strop gęstożebrowy typu Teriva można zastosować wszędzie tam, gdzie dostęp do budowy ciężkiego sprzętu samochodowego jest utrudniony.

Do zalet tego rozwiązania należy z pewnością duża dostępność tego rozwiązania i, na pierwszy rzut oka, dość przystępna cena. Jednak po obliczeniu całkowitego kosztu stropu często okazuje się, niestety, że pierwsze wrażenie bywa dość złudne. W przypadku Terivy mamy do czynienia z ok. 20–30% dodatkowych, ukrytych kosztów.

Aby jednak mieć pewność, że rozwiązanie, które wybierzemy jako system stropowy, spełnia wszystkie wymagania, należy zweryfikować, czy dokumentacja techniczna, a co za tym idzie, produkcja opiera się na najnowszych normach. Niestety, w przypadku Terivy wielu producentów pozwala sobie na wytwarzanie i wprowadzenie do obrotu wyrobów według starej, nieaktualnej już normy. Tymczasem już w 2012 roku dla stropów gęstożebrowych (belkowo-pustakowych) wprowadzono nową normę – PN-EN 15037-1 Prefabrykaty z betonu – Belkowo-pustakowe systemy stropowe – Część 1: Belki oraz PN-EN 15037 – 2 Prefabrykaty z betonu – Belkowo-pustakowe systemy stropowe – Część 2: Pustaki betonowe.

W praktyce niezgodność parametrów z obowiązującymi eurokodami oznacza spore różnice np. w nośności stropu, mogące sięgać nawet 20% (przykładowo deklarowana nośność to 4 kN/m2, a zgodnie z eurokodami jest to nośność na poziomie 3,2 kN/m2).

Należy z całą mocą podkreślić, że w związku z powyższym dochodzi na rynku do bardzo groźnej sytuacji – w błąd zostają wprowadzeni kluczowi uczestnicy procesu budowlanego – projektant, kierownik budowy i ostatecznie użytkownik nieruchom...
